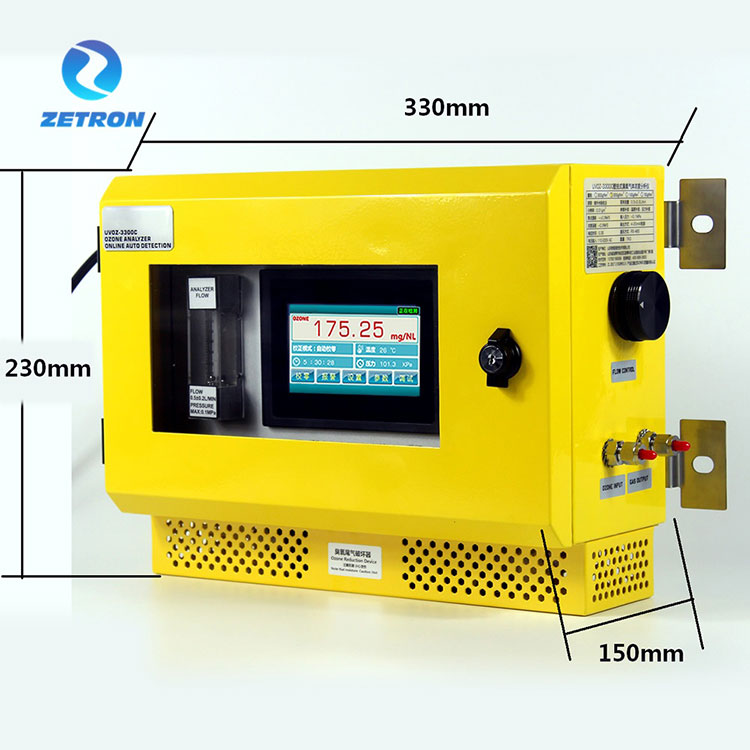

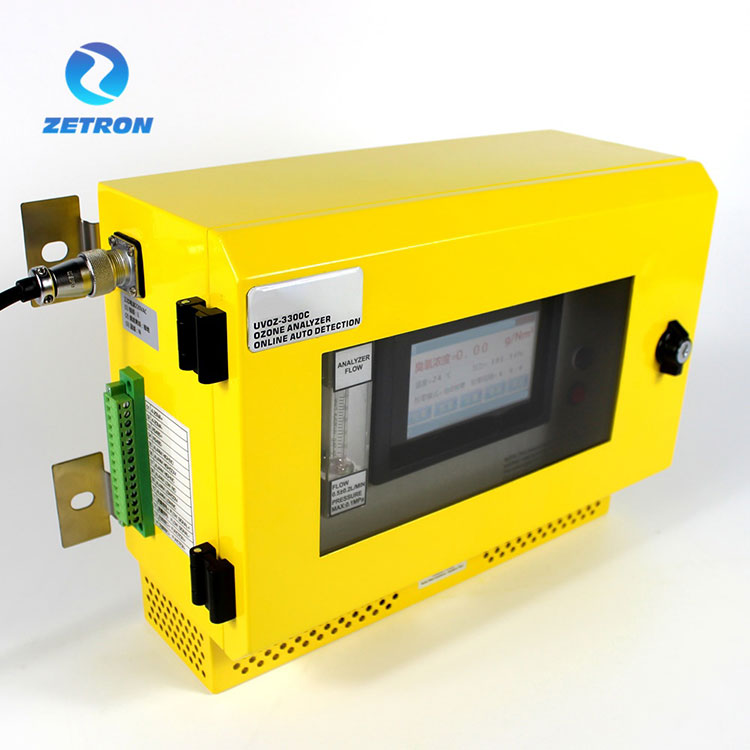

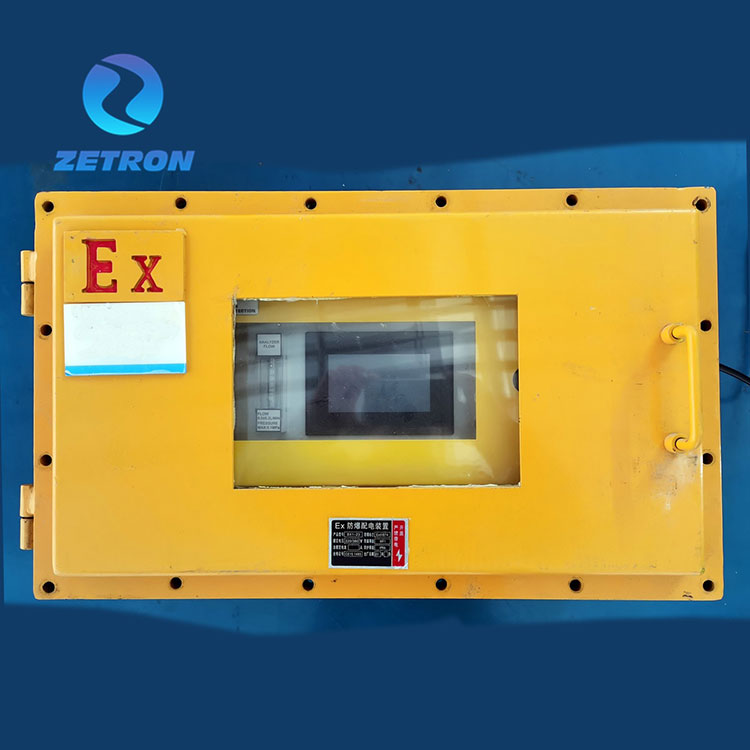

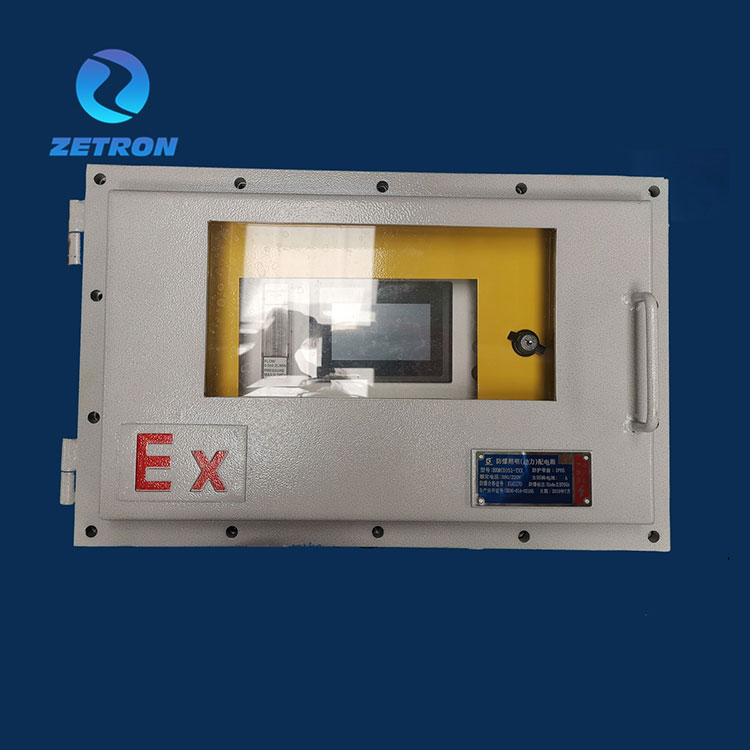

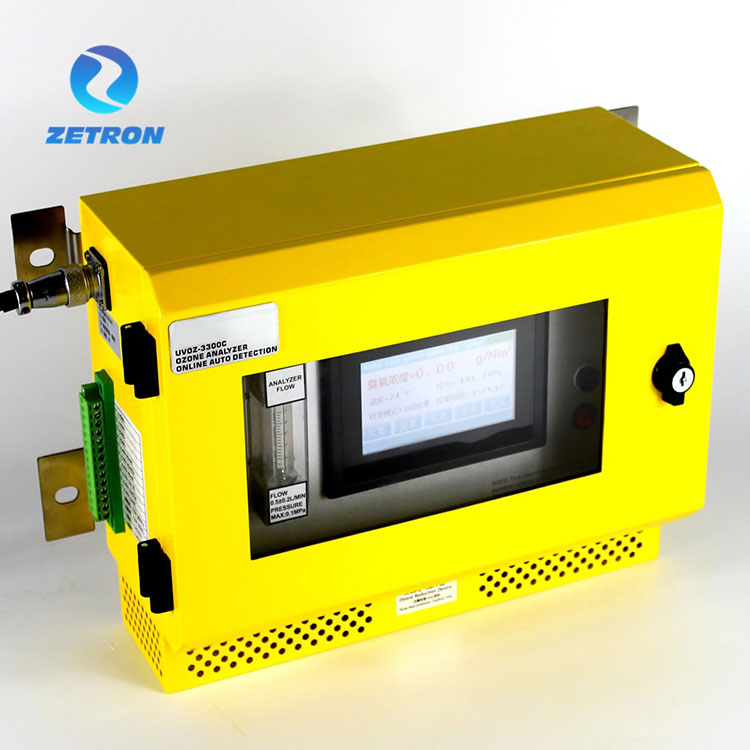

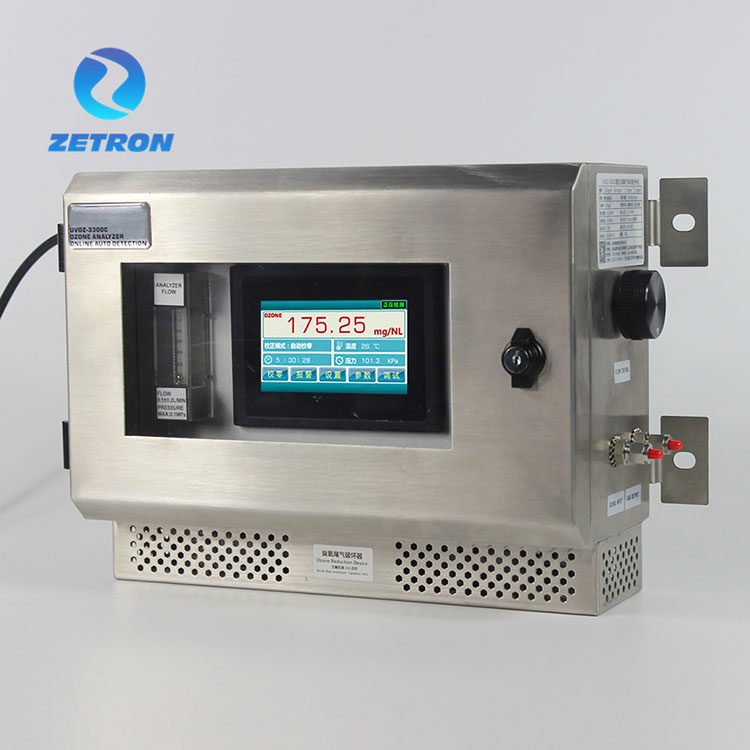

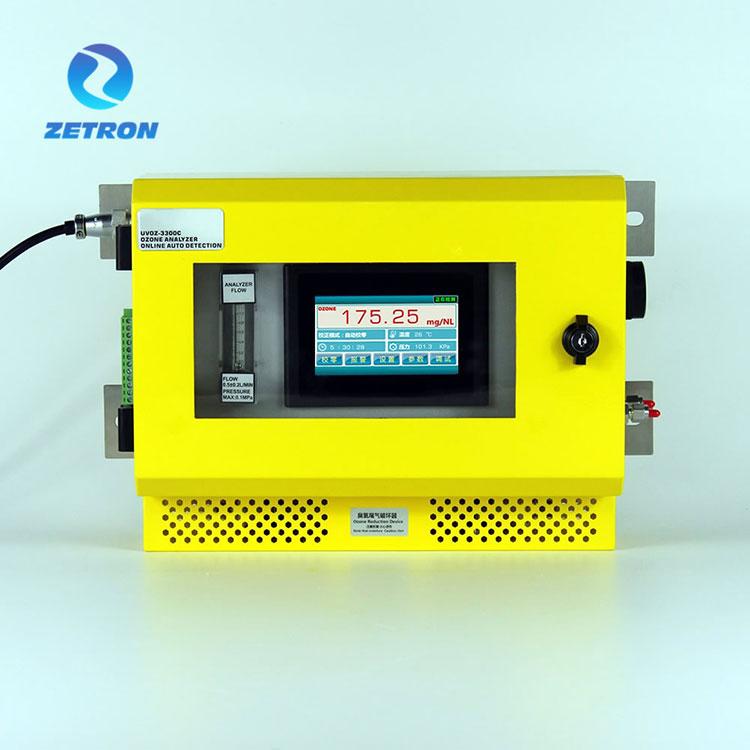

Sieną pritvirtintas ozono analizatorius

Remiantis Lamberto Billo įstatymu, analizatoriumi, matuojant šviesos signalo intensyvumo pasikeitimą prieš ir po UV absorbcijos, kad būtų galima apskaičiuoti dabartinę ozono koncentraciją. Įranga naudoja pažangią dvigubą UV šviesos šaltinio sistemą su intelektualios lempos vamzdžio valdymo sistema ir atskirta fotoelektros technologija, įgalinanti analizatorių, turinčią intelektualią lempos vamzdžio valdymo sistemą, ir atskirtą fotoelektrų technologiją, kuri įgalina analizatorių, nėra jokios nuotėkio, anti didelio slėgio, anti impulsų dujų.

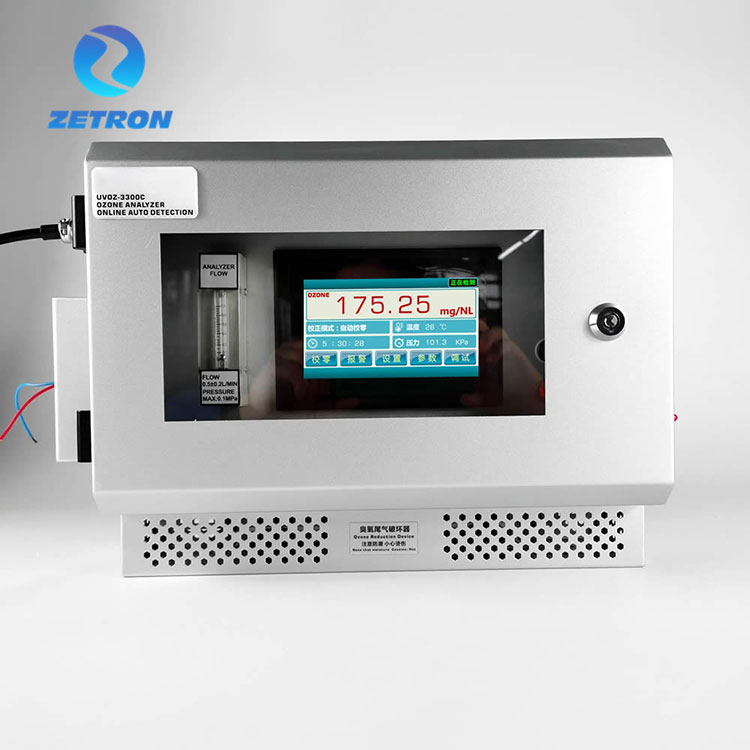

Sienoje montuojamas ozono analizatorius turi jutiklinio ekrano operacijos sąsają, kuri rodo realaus laiko ozono koncentraciją. Jutiklinis ekranas taip pat yra su slėgio ir temperatūros kompensavimo ekranu. Didelės koncentracijos (G/NM3) diapazonui jis turi srauto įvesties funkciją, kuri gali parodyti ozono generatoriaus išėjimą realiuoju laiku. Pagrindinis komponentas priima ilgalaikio UV šviesos sistemą su aukšto šviesos perdavimo kvarcu, kad būtų išvengta nulio dreifo įtakos aptikimo tikslumui. Neligiantis ozono įvestis nereikia uždaryti, kai nulis, kad būtų užtikrinta, jog įranga gali veikti nuolat 24 valandas.

Ozono koncentracija rodoma abiejų procentų ozono (%masės/masės) procentine svoriu, ozono gramais normaliam kubinio metro mėginio dujų (G/nm3) raidiniame ekrane. Koncentracijos vienetą galima pakeisti veikimo metu.

Papildomi modifikuojami parametrai yra be kitų:

Slėgio ekrano vienetas (KPA)

Aliarmo parametrai (aukštas/žemas slenkstis)

Vežėjo dujų pobūdis: oras ar deguonis (įskaitant PSA)

RS-485 sąsajos parametrai

4-20MA signalo išvestis

Pasirenkamas diapazonas ir darbo režimas

 Techninės savybės

Struktūra

Galios įvestis ：

Aliarmo dainų išvestis

Singalinė išvestis

Ryšys ir procesas

Ozono analizatoriaus aktyvaus slėgio mėginių ėmimo proceso schema

Operacijos instrukcija

【1】

Šis analizatorius naudojamas montavimui ir eksploatavimui patalpose. Rekomenduojama pašildyti 5 minutes, o po to nulis vienu metu. Jis gali būti naudojamas internete 24 valandas. Naudodamiesi atkreipkite dėmesį į galios ir aplinkos saugumą. Jis įrengtas su UV šviesos diodų šaltinio stebėjimo sistema, o sistema bus sureguliuota atsižvelgiant į šviesos šaltinio ryškumą. Jei nulis nuokrypis be ozono, galite rankiniu būdu valyti. Retkarčiais įvyksta nulinis nuokrypis, kurio galima nepaisyti.

【2】 Atsargiai

①Tas ozono analizatorius naudojamas patalpoje, o aplinka turėtų būti ventiliuojama, sausa, jokių kitų korozinių dujų. Visų pirma, jei yra amoniako, vandenilio chlorido, vandenilio sulfido ir kitų dujų aplinkoje, turėtų būti laiku apsaugota nuo korozijos. Bet kokia problema, kurią sukelia šios būklė, nėra laisva garantija.

Reikia garantuoti „Clean“ ir sausas ozono dujas. Jei reikia, prie instrumento įleidimo angoje reikia nustatyti ozono dujų koncentraciją drėgnose vietose arba su aliejumi, dulkėmis, filtrais (išmetamųjų dujų filtrų) ir sausintuvais (elektroniniais kondensatoriais). Priešingu atveju bet kokia problema, kurią sukelia šios būklė, nėra laisva garantija.

„Tai griežtai draudžiama sujungti išmetamųjų dujų naikintuvo lizdą prie pagrindinio vamzdyno, o išmetamųjų dujų dujos turi būti ištuštintos arba sunaikintos.

④Jei instrumentas ilgą laiką nenaudojamas, būtina reguliariai elektrifikuoti šildytuvą ir laikyti instrumentą nuo drėgmės

⑤ Exhaust dujų naikintojas darbinėje būsenoje bus entuziastingas, jis griežtai draudžia tiesiogiai prisiliesti prie rankų. Atkreipkite dėmesį į išmetamųjų dujų naikintoją, jei drėgmės izoliacija ilgą laiką. Jei rasite ozono dujų perpildymą išleidimo angoje, susisiekite su gamyba, kad ją pakeistumėte.

⑥ Įleidimo jungties vamzdis turėtų naudoti PTFE medžiagą.

⑦ Gamintojo oro filtras gali filtruoti tik dulkių daleles. Jei vartotojui reikia aptikti ozono dujas su naftos rūku, vandens rūku ir kitomis terpėmis, susisiekite su gamintoju laiku, kad tinkintumėte išankstinio apdorojimo įtaisą.

C. Operacijos sąsaja

（Didelė koncentracija 0-300 g/nm3 0-200 g/nm3 0-100 g/nm3 0-50 g/nm3）

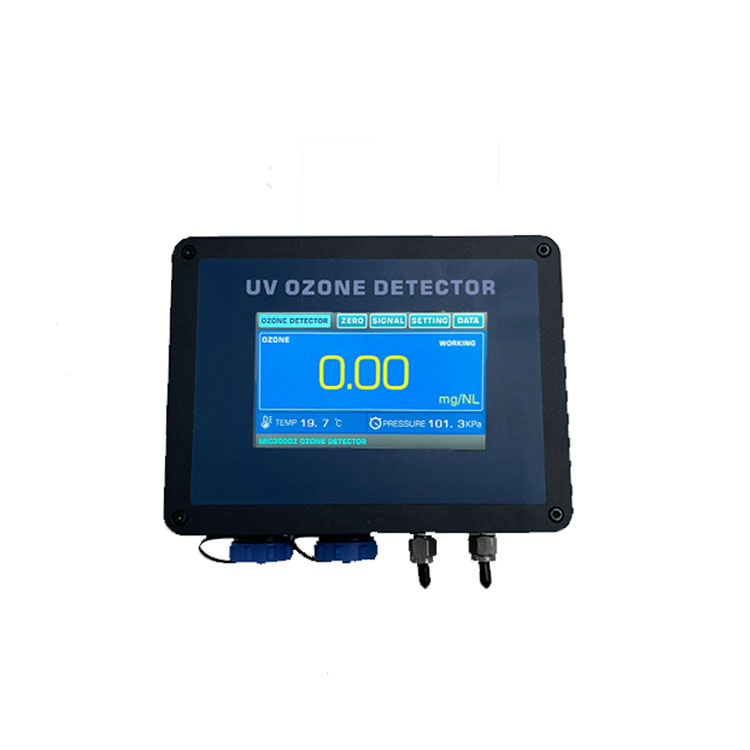

Pagrindinė sąsajos normali ekrano funkcija

„Darbas“, „Kalibravimas“ ir „Klaida“ rodomi pagrindinio ekrano ekrano sąsajos apatiniame dešiniajame kampe.

● Darbas: paleiskite bandymo būseną

● Nulis: instrumentas veikia nuliniame kalibravimo veikime

● Klaida: ozono analizatoriaus gedimas. Laiku susisiekite su gamintoju.

● Įkėlimas: Įjungus prietaisą, karštajame kompiuteryje rodoma įkėlimo būsena

Nulio meniu

Pagal situaciją vartotojai gali pasirinkti tarp „rankinio nulio kalibravimo“ ir „automatinio nulio kalibravimo“ režimų.

Automatinį nulinio kalibravimo intervalo laiką vartotojai gali nustatyti pagal jų poreikius.

Kai nustatoma, kad ozono koncentracijos vertė yra ≥ 100 g/nm3, gamintojas rekomenduoja automatinį nulinio kalibravimo laiką 24–96 valandas.

Aptikdamas ozono koncentracijos vertes ≤100 g/nm3, gamintojas rekomenduoja automatinį nulio kalibravimo laiką-8–12 valandų.

„Rankinis nulinis kalibravimas vieną kartą“, kai suaktyvinamas, atliekamas nulinio kalibravimo operacija ozono dujų koncentracijos analizatoriuje.

Signalo meniu

Pagal jų situaciją vartotojai gali nustatyti „aukštus aliarmo taškus“ ir „žemus aliarmo taškus“. Instrumentas su dviem relės signalo rinkiniais, vartotojai gali prijungti du NO, com, NC relės signalų rinkinius.

Naudojant relės signalus, reikia pažymėti, kad relės signalai turėtų būti DC galios įvestis ne daugiau kaip 24 V., kad būtų išvengta tiesioginės prieigos prie relės signalų 220 VAC.

Nustatymo meniu

a. Vartotojai gali nustatyti „temperatūros kompensaciją“, kad vertės būtų „atidarytos“ ir „uždaryti“ vietas, kurios su ozono koncentracijos skaičiavimais.

b. Vartotojai gali nustatyti „slėgio kompensaciją“, kad vertės būtų „atidarytos“ ir „uždaryti“ vietas, kurios su ozono koncentracijos skaičiavimais. Šis prietaiso slėgio siųstuvo palaikymo pumpavimo mėginių ėmimo ir aktyvaus slėgio kompensavimas.

c. Vartotojai gali pasirinkti įrenginį, kaip nurodyta toliau pagal situaciją:

Papildomas paaiškinimas:

G/NM3 ir G/M3 NTP vienetai reiškia ozono koncentraciją standartinėje temperatūroje (20 ℃ tikriausiai） ir standartinis slėgis (101,325 kPa) .g/m3 NTP

（NTP-normali temperatūra ir slėgis ， STP-standartinė temperatūra ir slėgis）

G/NM3 yra tarptautinės raiškos išraiška. Ekranas laikosi tarptautinės praktikos ir priima G/NM3 koncentracijos išraiškos režimą.

Meniu duomenys

Peržiūrėkite pagrindinį parametrų meniu ekraną.

Duomenų vertės parametrų meniu yra tokios pačios, kaip ir parametrų rodikliai, kuriuos gamintojo techninis personalas naudoja įvertinti ozono analizatoriaus našumą. Šiame parametro puslapyje pateikiami įvairūs dvigubo kelio ultravioletinių spindulių absorbcijos ozono analizatoriaus parametrai, naudojami nustatyti, ar ozono analizatorius yra normaliai aptinkamas ir rodomas.

● UVLED-R: reakcija yra UV šviesos šaltinis, jei nėra dujų šviesos intensyvumo parametrų.

● UVLED-M: UV šviesos šaltinio šviesos intensyvumo parametras pravažiavus per aptikimo kamerą (šviesos ląstelė).

● Duomenys-nulis irdata-ABSR yra parametrų duomenų vertė, gauta „Ozone Analyzer“ pagal Billo Lamberto įstatymą ir programos algoritmą.

Sistemos būsena: „normali“ ir „klaida“ gali įvertinti, ar ozono analizatorius gali veikti paprastai pagal prietaiso parametrų skaičiavimą.

● „Theled-Svalue“ yra vartotojo galimybė perkalibruoti ozono dujų koncentracijos jutiklio duomenis, pagrįstus dabartinės koncentracijos pokyčiais.

Atskaitos santykis atspindi dabartinio ultravioletinio LED šviesos šaltinio intensyvumą, kai jis nebuvo veikiamas dujų.

Etaloninė vertė atspindi ultravioletinio LED šviesos šaltinio apšvietimo intensyvumo parametrą, nepraleidžiant per dujas nulio kalibravimo metu.

Automatinė reguliavimo funkcija: Instrumento fonas užfiksuos ultravioletinių spindulių, esančių nulio kalibravimo metu, ryškumą (pamatinę vertę). Kai nukrypsta ultravioletinio šviesos diodų ryškumas, sistema automatiškai ištaisys ultravioletinio šviesos diodų ryškumą, kad ozono dujų koncentracijos jutiklio nulinis taškas būtų automatiškai sureguliuotas tam tikrame diapazone, veiksmingai vengiant nulinio taško nuokrypio.

Derinimo meniu

Derinimo režimo meniu yra pagrindiniai parametrai ir parametrų koregavimui. Vartotojai nemėgina įvesti slaptažodžio meniu, kai slaptažodžio klaida pasiekė tam tikrą laiką, instrumentas automatiškai užrakintas mėlynu ekranu.

Ši operacijos fono sąsaja ir parametrai gali modifikuoti ir modifikuoti ozono analizatoriaus parametrus, tokius kaip „koncentracijos koeficientas“, „UV lempos ryškumas“, „4-20MA reikšmė“, „Temperatūra“, „slėgis“, „Fotoelektrinis imtuvas“, „Pataisos vertė“, „Grįžimas į nulinę vertę“.

【4】 Ryšio instrukcijos

● 4-20MA Singalinė išvestis

4-20MA signalo išvestis yra aktyvus išėjimas. Vartotojai gali tiesiogiai pasiekti duomenų gavimo įrangą, tokią kaip vieno lusto kompiuteris ar PLC. Niekada neįkelkite įtampos į 4-20MA signalo prievadą.

● RS-485 Ryšys （Pasirinkimo funkcija）

Pastaba: adreso nustatymas jutiklinio ekrano ekrane!

● RS-485 Ryšys （Pasirinkimo funkcija）

Ryšio režimas ： „Modbus-Rtu“ (RS－485) ；

Ryšio parametrai ： 9600，8 ， n ， 1 ；

Duomenų formatas ： šešioliktainiai priėmimas, „Hexadecimal Send“

Perskaitykite registro vertę:

Grąžinimo duomenys

Rašykite registrą ：

Grąžinimo vertė:

7. Priežiūra

Normalioje naudojime tikrasis aptarnavimo laikas priklauso nuo svetainės aplinkos. Rekomenduojama kalibruoti analizatorių kartą per 18 mėnesių grąžinant gamyklą (kalibravimas nemokamas, vartotojas turi grąžinimo ir transportavimo mokestį). Atšiaurioje aplinkoje rekomenduojama kalibruoti jutiklį kartą per 12 mėnesių, kad būtų užtikrintas bandymo duomenų pagrįstumas. Priežiūros elementai kaip šie:

(1) ar įsiurbimo sistemoje yra nutekėjimas; ar nešiojamas dujų jungties vamzdis; ar jungtis pritvirtinta.

(2) Nėra maitinimo šaltinio ir lizdo atsipalaidavimo ar lūžio.

(3) Ar analizatoriaus viduje yra nuotėkio, ar gali užuosti ozono dujas.

(4) Kita nenormali problema.

Jei atsiranda kuri nors iš aukščiau paminėtų problemų, kuo greičiau informuokite gamintoją.

8. Atsargiai

A. Griežtai draudžiama išardyti ir surinkti įrangą. Etiketės turi būti naudojamos nepažeistos, kitaip garantijos nebus.

B. Priežiūra turi turėti profesionalų asmenį.

C. Neišmeskite savavališkai išardykite ir, atidarant įrangą, venkite nereikalingos žalos.

D. Laikykite įrangą švariai, nelieskite ekrano su kietais objektais, kad išvengtumėte ekrano subraižymo.

E. Išjunkite maitinimo šaltinį ir užkirskite kelią drėgmei, kai įranga yra arti.

F. Esant nenormaliai situacijai, išjunkite maitinimo šaltinį ir nedelsdami iškirpkite dujų šaltinį ir laiku susisiekite su gamintoju.

9. Sandėliavimas

Instrumentas turėtų būti laikomas gerai vėdinamoje, sausoje ir nekorrozinėje aplinkoje, kurios aplinkos temperatūra yra 10 ℃～＋ 40 ℃ ，, santykinė drėgmė, neviršijanti 80%. Mėginių ėmimo dujos, kurių santykinė drėgmė yra ne didesnė kaip 80%, o dujų temperatūra turėtų būti 50 ℃～＋ 80 ℃.

10. Galiojimo terminas

Produkto tarnavimo laikas priklauso nuo elektroninio prietaiso senėjimo laipsnio. Pakeitus senstantį elektroninį įrenginį, produktą galima naudoti normaliai.

Bandymo diapazonas ：	□ 0-300 g/nm3	□ 0-200 g/nm3	□ 0–100 g/nm3
	□ 0-50 g/nm3	□ 0–1000 ppm
Rodyti rezoliuciją:	□ 0,01 g/m pastaba ： 1mg/l = 1g/m3 = 467ppm
Ekrano blokas ：	□ g/nm3 □ mg/nl □%masės
Mėginių ėmimo metodas:	□ Aktyvus slėgio mėginių ėmimas □ Siurbimo mėginių ėmimas
Turinio sąsaja:	□ ozono koncentracija □ temperatūros kompensacija
	□ Slėgio kompensacija
Šviesos šaltinio gyvenimas ：	Apie 30000–50000 valandų
Ekrano sąsaja:	4,3 colio jutiklinio ekrano operacijos sąsaja
Pagalbinė funkcija:	Temperatūros ir slėgio kompensacija
Mėginių ėmimo srautas ：	0,5L ± 0,2L/min
Įvesties slėgis ：	<0,1MPA
Koncentracijos klaida:	<0,3 ％ fs
Linijos nuokrypis:	<0,2 ％ fs
Nulis dreifuojantis ：	<± 0,3%.fs
Atsakymo laikas:	Signalas yra 0,03 s, rodomas 0,3 S.
Aplinkos temperatūra:	-20 ～ 50 ℃；
Serijos ryšio mėginių ėmimo kalibras:	Apėjimo mėginių ėmimo programa6 (6*4 mm greito vingio sąsaja) Apėjimo mėginių ėminys 8 (8*6 mm greito vingio sąsaja)
Ryšio režimas ：	Rs-485
Išvesties režimas ：	4-20MA
Relės signalas:	Aukštas aliarmas, mažas aliarmas
Maitinimo šaltinis:	AC 110-220 V ；
Dimensija ：	230 mm (aukštis） × 330 mm (plotis) × 150 mm (gylis)
Standartinė konfigūracija:	□ Antiseptinis srauto matuoklis □ filtras   □ Ozono uodegos dujų naikintojas □ Mėginių ėmimo siurblys
