UV ozono detektorius

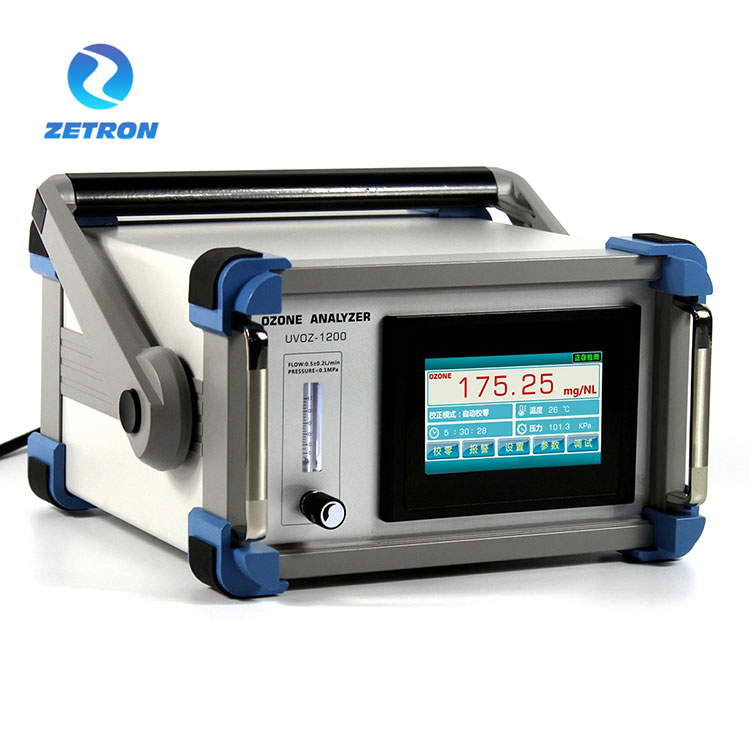

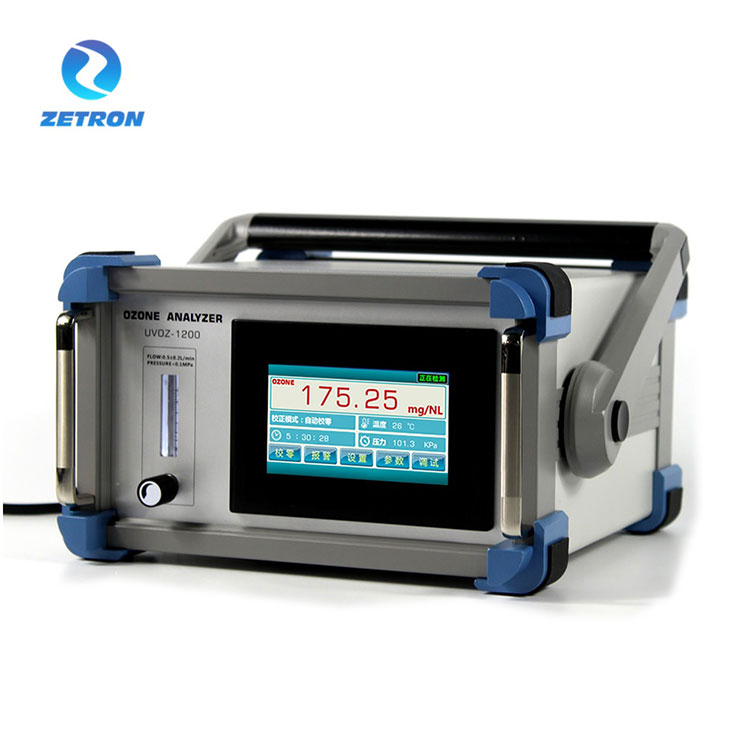

PTM600OZ UV ozono detektorius

Bendras aprašymas

UV ozono detektorius yra mikroprocesoriaus pagrindu sukurtas dviejų spindulių fotometras (UV 254 nm), skirtas ozono kiekiui ore arba deguonyje matuoti.

Norėdami įvertinti ozono kiekį mėginio dujose, UVOZONE DETECTOR matuoja UV spinduliuotę matavimo kanale, UV spinduliuotę atskaitos kanale, temperatūrą ir slėgį kiuvetėje.

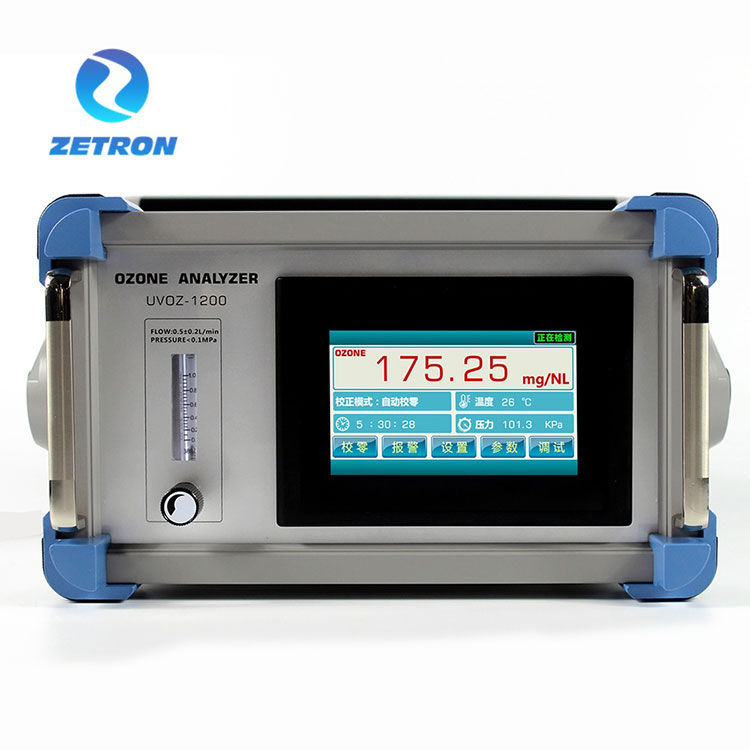

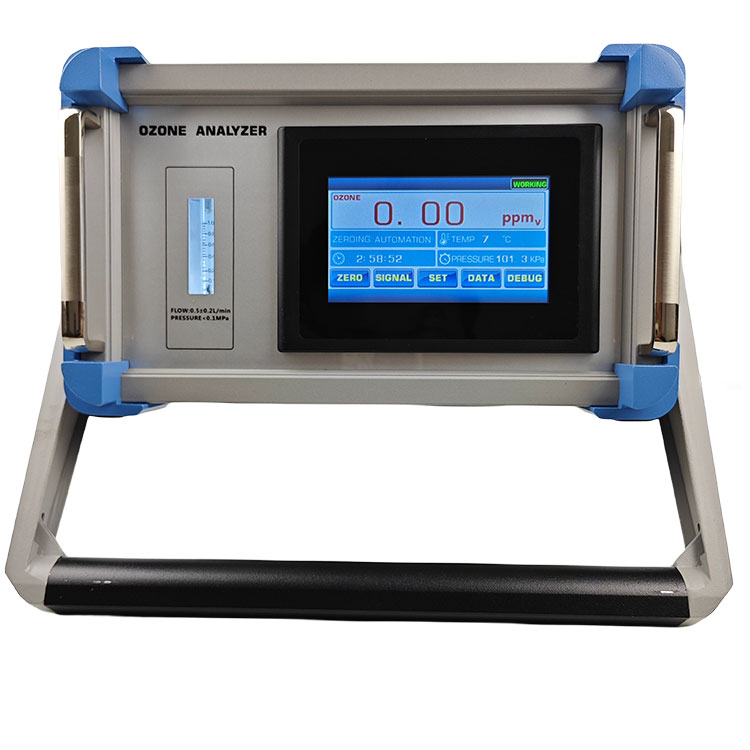

Ozono analizatorius turi jutiklinio ekrano valdymo sąsają, kuri rodo ozono koncentraciją realiuoju laiku. Jutikliniame ekrane taip pat yra slėgio ir temperatūros kompensavimo ekranas. Didelės koncentracijos (g/Nm3) diapazone jis turi srauto įvesties funkciją, kuri gali rodyti ozono generatoriaus išvestį realiuoju laiku. Pagrindinis komponentas naudoja ilgalaikę UV šviesos sistemą su didelio šviesos pralaidumo kvarcu, kad nulio nukrypimas nepaveiktų aptikimo tikslumo. Norint užtikrinti, kad įranga nepertraukiamai veiktų 24 valandas, nereikia uždaryti ozono įvado, kai nustatomas nulis.

Ozono koncentracija raidiniame ir skaitmeniniame ekrane rodoma ozono masės procentais (masės %), ozono gramais įprastam kubiniam metrui mėginio dujų (g/Nm3) arba ppmv (AQ: g/m3 arba ppm). Veikimo metu galima keisti koncentracijos vienetą.

Papildomi modifikuojami parametrai, be kita ko, yra:

Slėgio vienetas (kPa)

Signalizacijos parametrai (aukštas / žemas slenkstis)

Nešančių dujų pobūdis: oras arba deguonis (įskaitant PSA)

RS-485 sąsajos parametrai

4–20 MA signalo išvestis

Montavimas ir maitinimo prijungimas

Dujų pavyzdžiui prijungti reikia naudoti 6 x 4 mm PTFE vamzdelius (pateiksime pagal užsakymą). Dujų mėginys turi būti prijungtas per ėminio dujų filtrą ("IN"). Koncentracijos matavimo laiko delsa priklauso nuo

a) ėminio dujų srautą,

b) vamzdelio iki analizatoriaus ilgis,

c) vamzdžio skerspjūvis (rekomenduojame 6x4 mm, ne daugiau!),

d) paties analizatoriaus laiko delsa. Esant rekomenduojamam srautui nuo 0,2 iki 1 l/min, laiko delsa bus nuo 2 iki 0,4 s, kai 6 x 4 mm vamzdžio ilgis yra 2 m.

Šiuose brėžiniuose parodytos galimos konfigūracijos:

Mėginių ėmimo būdas: teigiamo slėgio mėginių ėmimas;

Ekrano sąsaja: 4,3 colio jutiklinio ekrano valdymo sąsaja;

Turinio sąsaja: Ozono koncentracija, temperatūra, slėgis;

Pagalbinės funkcijos: temperatūros kompensavimas, slėgio kompensavimas;

Ekrano blokas: g/Nm3, mg/NL pasirinktinai;

Ekrano raiška: 0,01g/Nm3;

Dujų srautas: 0,5L±0,2L/min;

Įėjimo slėgis:<0,1MPa;

Koncentracijos paklaida: maksimali 0,5% FS;

Tiesinė paklaida: maksimali 0,5% FS;

Nulinis poslinkis: <± 0,3%. FS;

Reakcijos laikas: ≤ 1 sekundė;

Aplinkos temperatūra: -30 ~ 80 ℃;

Vamzdyno sąsajos būdas: greitas priveržimas (nerūdijantis plienas);

Apėjimo mėginių ėmimo skersmuo: Φ 6 (6 mm * 4 mm);

Ryšio būdas: RS-485;

Išvesties režimas: 4-20mA (aktyvus);

Maitinimas: 24V DC;

Dydis: 120 mm (aukštis) × 160 mm (plotis) × 60 mm gylis;

Pastaba: 1mg/L=1g/m3=467PPM;

Nemokama garantija: 24 mėnesiai (šeimininkui);

Standartinė komplektacija: antikorozinis srauto matuoklis, ozono išmetamųjų dujų destruktorius, ozono įsiurbimo (dulkių) filtras.

Produkto savybės:

Matavimo ypatybės: patentuota technologija su nulinio taško automatinio reguliavimo funkcija, dviejų takų ultravioletinių spindulių sugerties principas, svetimas ilgalaikis ultravioletinių LED šviesos šaltinis, nuolatinis veikimas, užtikrinantis aptikimo koncentracijos stabilumą.

Bandymo metodas: dviejų takų UV absorbcijos metodas, ilgaamžė šviesos šaltinio sistema, didelis matavimo tikslumas.

Matavimo principas: pagal Lamberto alaus įstatymą tikslūs matavimai atliekami taikant fotometrinės sugerties principą.

Šviesos šaltinių sistema: Užsienio ilgalaikio ultravioletinės šviesos šaltinio sistema (ultravioletinis LED šviesos šaltinis su objektyvu), su nemokama 2 metų garantija.

Naudojimas: Rekomenduojama montuoti ir naudoti patalpose, su vandeniui atspariais aviaciniais kištukais.

Lengvo baseino sistema: atskira lengvo baseino technologija, be nuotėkio, atsparumas aukštam slėgiui ir atsparumas didelio srauto mėginių ėmimo dujų poveikiui.

Pažangi kompensacija: įtaisytas temperatūros ir slėgio kompensavimas ir ekranas su automatika

Struktūra

Ekrano skydelis ir ekranas

Maitinimo įvestis, signalo išvestis, ozono įvadas, ozono išėjimas

Maitinimo įvestis:

Signalo gnybto išvestis:

Ryšys ir procesas

UV OZONO DETEKTORIAUS, lygiagrečios šakos mėginių ėmimo jungties schema

(Pastaba: rekomenduojama naudoti šį prijungimo procesą, atskirti mėginių ėmimą ir išleisti atmosferą, kai praeina per ozono išmetamųjų dujų naikinimo įrenginį.)

UV OZONO DETEKTORIAUS, serijos mėginių ėmimo prijungimo schema

(Pastaba: naudojant šį prijungimo procesą, svarbu atkreipti dėmesį į tai, kad slėgis ozono generatoriaus išėjimo vamzdyne turi būti stabilus. Dėl integruoto slėgio siųstuvo kompensavimo aptikta ozono koncentracijos vertė svyruos tam tikrame diapazone.)

Modelis: UV OZONO DETEKTORIUS

Matavimo diapazonas: 0-300g/Nm3

Pasirenkamas diapazonas: 0-300g/Nm3, 0-100g/Nm3, 0-50g/Nm3;

Šviesos šaltinio tarnavimo laikas: maždaug 30000-50000 valandų;
