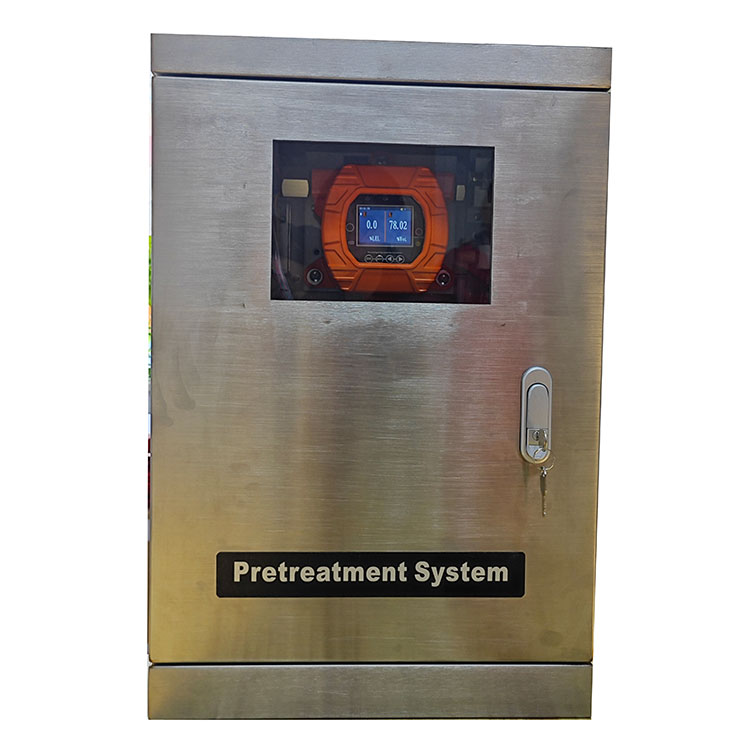

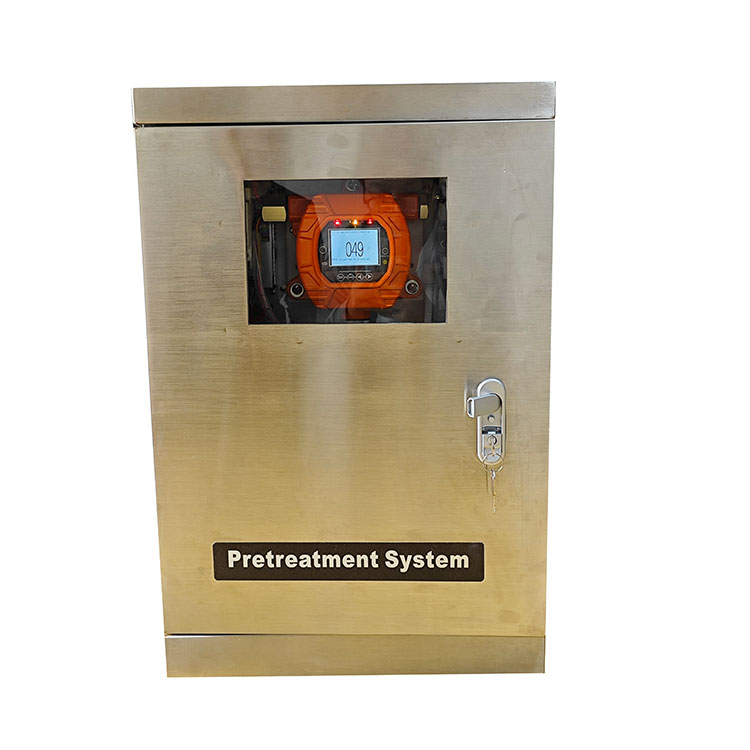

Paprasta dujų aptikimo sistema

TH-1000B Paprasta dujų aptikimo sistema daugiausia naudojama dujų analizės pramonėje. Pagrindinis principas yra imti išmatuotas dujas vietoje, kad būtų galima nufilmuoti ir filtruoti dulkes, ir išlaikyti išmatuotų dujų konstantos temperatūrą ir drėgmę tam tikrame diapazone, kad dujų analizatorius galėtų normaliai nustatyti koncentraciją. Visas procesas yra automatizuotas ir nereikalauja žmogaus įsikišimo. TH1000 dujų išankstinio apdorojimo sistema naudojama tais atvejais, kai išmatuotos dujos turi mažai dulkių, mažai vandens garų ir normali temperatūra.

Siųsti užklausą

Produkto charakteristikos

Neperšlampamas dizainas, greitas ir stabilus aptikimas.

Paprastą dujų aptikimo sistemą galima integruoti į važiuoklę ar išorę.

Standartinis mėginių ėmimo atstumas yra 10 metrų, o maksimalus mėginių ėmimo atstumas su pasirenkamu vakuuminio siurbliu yra didesnis nei 70 metrų.

Produkto konfigūracija

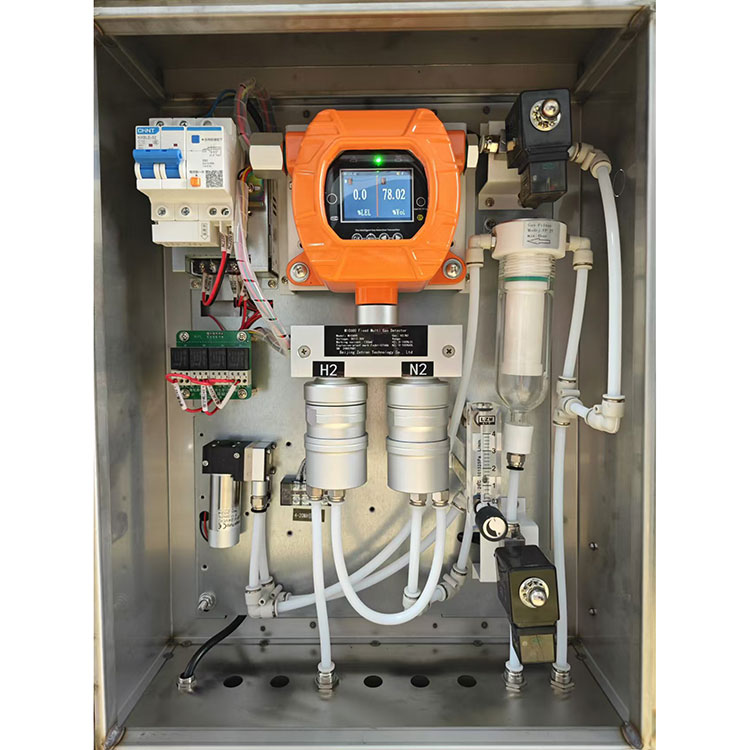

TH-1000B	Išankstinio apdorojimo konfigūracija
Funkcijos: su langu Taikomos progos: Normali temperatūra Nedidelis vandens garų kiekis Nedidelis dulkių kiekis	201 nerūdijančio plieno važiuoklė (su langu) Neapsaugota važiuoklė, pritaikoma sprogimui atspari važiuoklė
	MIC-500S dujų detektorius
	Stiklo kondensato filtras
	Elektromagnetinis kanalizacijos vožtuvas
	Be šepetėlių DC siurblys
	Relės išplėtimo lenta
	Energijos valdymo sistema
	Srauto jungtis
	Jungianti žarną
	Matmenys (600400170 mm)

Aptikimo dujos	Toksiškos dujos, deguonis, anglies dioksidas, degios ir sprogstamosios dujos, TVOC ir kt.
Aptikimo diapazonas	0 ~ 1, 10, 100, 1000, 5000, 50000ppm (mg/m3); 0 ~ 100%LEL; 0 ~ 200 mg/l; 0 ~ 20%, 50%, 100%tūrio; Kiti diapazonai yra neprivalomi,
Rezoliucija	0,001ppm, 0,01ppm, 0,1ppm, 1ppm; 0,1%LEL; 0,1 mg/l; 0,01%tūrio, 0,001%tūrio; Kitos rezoliucijos gali būti pritaikytos,
Aptikimo principas	Elektrochemija, katalizinis degimas, infraraudonųjų spindulių, šilumos laidumas, PID fotosionas, UV absorbcija, lazerinė TDLA ir kt., Atsižvelgiant į dujų tipą, diapazoną, vietos aplinką ir vartotojo poreikius.
Tipinis tikslumas	≤ ± 3%F.S (didesnį tikslumą galima pritaikyti atsižvelgiant į jutiklio našumą)
Linijiškumas	Plius arba minus 2% ar mažiau
Atsakymo laikas	T90≤30 sekundžių
Perdirbtos mėginio dujos	Temperatūra nėra aukšta, vandens garai nėra dideli, o dulkių nėra daug
Perdirbtos mėginio dujos	(Kai drėgmė yra per didelė, o dulkės yra didelės, reikia kitų išankstinio apdorojimo)
Darbo režimas	Pastovi temperatūra: 25 ℃ Po apdorojimo gali būti nustatyta (neprivaloma)
Darbinė įtampa	Pastovi drėgmė: 70%RH, drėgmė po gydymo gali būti nustatyta (neprivaloma)
Darbo aplinka	Fiksuotas nuolatinis veikimas, siurblio tipo matavimas (teigiamas slėgis, neigiamas slėgis, vakuuminė aplinka gali būti)
Mėginių ėmimo atstumas	220VAC, 50Hz
Ekrano režimas	Darbinė temperatūra -40 ℃ ~ +70 ℃ (tipinė vertė), santykinė drėgmė ≤99%RH, slėgis: 0,1MPa +/- 20%,
Signalo išvestis	Mėginių ėmimo temperatūra: -40 ℃ ~ +70 ℃ (standartas)
Aliarmo režimas	Standartas yra 10 metrų, pasirenkamo didelės galios vakuuminio siurblio mėginių ėmimo atstumas yra didesnis nei 70 metrų, jei išmatuotų dujų slėgis yra palyginti didelis, mėginių ėmimo atstumas yra atitinkamai didesnis
Apsaugos lygis	1,7 colio HD spalvų ekranas vietoje,
Elektros sąsaja	① Trečia (keturi) vielos sistema 4 ~ 20mA gali būti prijungta prie įvairių aliarmo valdiklių, PLC, DC ir kitų valdymo sistemų;
Išorinė dėžutės medžiaga	2 autobusų RS485 (RTU), standartinis „Modbus“ protokolas;
Išoriniai matmenys	③2 Relės aukšto ir žemo aliarmo jungiklio išėjimo rinkiniai (1 standartinis rinkinys, pasirinktinai pridėkite 1 rinkinį), pasyvus kontaktas (sausas mazgas)
Standartiniai priedai	Neprivaloma: 0 ~ 20MA, 1 ~ 5V, 0 ~ 5V, 0 ~ 10 V, belaidė transmisija, tinklo transmisija, SMS aliarmas
Gamintojo kvalifikacijos pažymėjimas	Numatytasis išėjimas yra 1. Du pasyvūs kontaktiniai (sausas mazgas) išėjimas yra neprivalomas. Galima nustatyti aliarmo taškus. Vietos garsinis ir vaizdinis aliarmas (neprivaloma)
