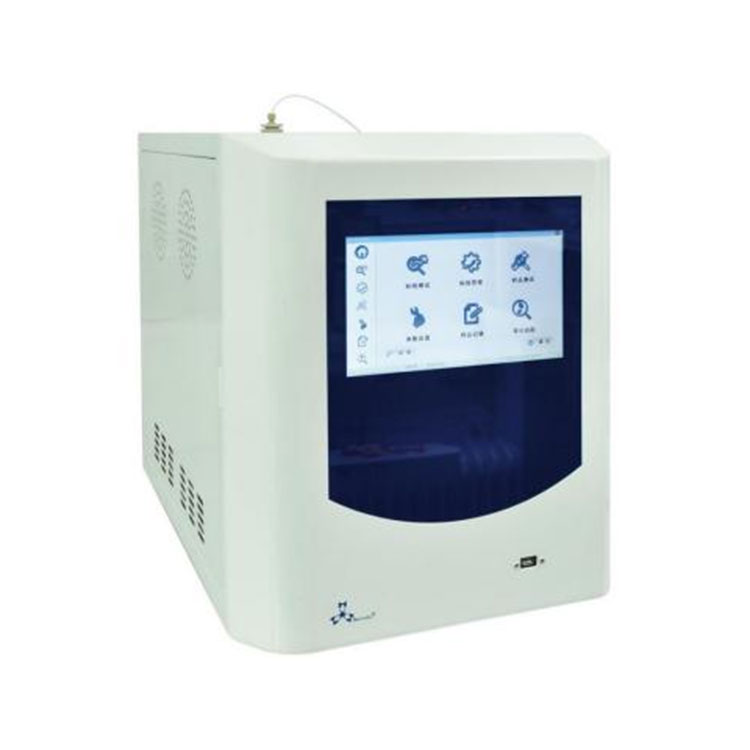

Kiek žinote apie TOC analizatorių?

TOC analizatorius, arba bendras organinės anglies analizatorius, yra priemonė, naudojama tirpale išmatuoti bendrą organinę anglies (TOC) matuoti. Jis naudoja anglies kiekį, kad būtų pavaizduotas bendras organinių medžiagų kiekis vandens telkinyje kaip išsamų rodiklį. Kadangi TOC nustatymas naudoja degimo metodą, jis gali oksiduoti visas organines medžiagas, o tai gali geriau atspindėti bendrą organinių medžiagų kiekį nei BOD5 (biocheminis deguonies poreikis) arba COD (cheminis deguonies poreikis).

SudėtisTOC analizatoriusApima: internetinis aptikimo įtaisas, mėginio peristaltinis siurblys, diverteris, oksidacijos reaktorius, anglies dioksido jutiklis, mikroprocesoriaus valdiklis ir elektroninė plokštė, išvesties sąsaja.

1 internetinis aptikimo įrenginys

Vandens mėginio srauto greitis įvedus į instrumentą yra apie 0,5 ml/min. Vandens mėginio, patenkančio į internetinį aptikimo įtaisą, temperatūra gali būti nuo 1 iki 95 ° C, o instrumento atliekų skystis ir internetinio aptikimo įtaiso išleidimo skystis išleidžiamas išmetimo vamzdžiu.

2 Peristaltinio siurblio-offline aptikimo pavyzdys

Aptikimo metu neprisijungus, instrumentas gali tiesiogiai imti iš mėginio buteliuko ar kitos talpyklos be slėgio. Prietaisų dujotiekio praplovimas ir prietaisų kalibravimas turėtų būti atliekamas neprisijungus. Instrumento įleidimo vamzdis yra 1/16 colių „Teflon“ vamzdis. Vandens mėginio srauto greitis į vamzdį paimtu peristaltiniu siurbliu yra apie 0,5 ml/min.

3 srauto daliklis

Kai vandens mėginys patenka į instrumentą, jis yra padalintas į du kelius su tuo pačiu srauto greičiu. Vienas kelias patenka į anglies dioksido jutiklį per vėlavimo ritę, kad aptiktų TIC, o kitas kelias eina per oksidacijos reaktorių, kad organinės medžiagos suskaidytų į anglies dioksidą, naudojant ultravioletinę šviesą (UV šviesą) ir titano dioksido plėvelės foto katalizinę oksidaciją, ir patenka į anglies dioksido sensorį TC.

4 oksidacijos reaktorius

Instrumentas naudoja UV spindulius, kad organiniai junginiai oksiduotų į anglies dioksidą, veikiant titano dioksido nuotraukų katalizatoriui. Oksidacijos reaktorius yra UV lemputė, suvyniota į spiralinį kvarco vamzdelį. UV lemputė skleidžia šviesą, kad sukeltų vandens fotolizę.

5 anglies dioksido jutiklis

Yra du anglies dioksido jutikliai, susidedantys iš laidumo jutiklio ir temperatūros jutiklio. Laidumo matavimui naudojama dvigubo tikslumo technologija, kuri gali pasiekti automatinį kalibravimo ir temperatūros kompensaciją.

Matavimo principasTOC analizatoriusPirmiausia oksiduoti organinių medžiagų anglies oksidavimą vandenyje į anglies dioksidą, pašalinti trukdžių veiksnius, o paskui naudoti anglies dioksido detektorių, kad būtų galima išmatuoti, o tada naudoti duomenų apdorojimą, kad konvertuotų anglies dioksido dujų kiekį į organinių medžiagų koncentraciją vandenyje.

TOC matavimo metodas yra pirmiausia oksiduoti organines medžiagas vandenyje į CO2, o po to išmatuoti susidaryto CO2 kiekį. Tiriamas vandens mėginys oksiduojamas rūgštimi, kad būtų pašalinta neorganinė anglimi, ir kiekybiškai pridedamas prie degimo krosnies. CO2, kurį gamina organinės anglies deginimas vandens mėginyje, siunčiamas NDIR detektoriui, kad būtų išmatuotas bendras CO2 kiekis po dehidratacijos, taip gaunant TOC koncentraciją vandens mėginyje.

Instrumentų savybės

Paprastas, greitas ir patikimas veikimas. Vartotojams nereikia profesinių žinių ir specialių mokymų. Sukurtas dejonizuoto vandens aptikimui žemiau TOC1000PPB, internetu ir neprisijungus galima aptikti. Nereikia pridėti jokio rūgšties reagento, oksidanto ir jokių dujų, o papildomų dienos priežiūros išlaidų nereikia. Aptikimo greitis yra greitas, o aptikimo ir analizės laikas yra tik 4 minutės. Mažas dydis, lengvas svoris, mažai energijos suvartojamos, lengvai nešiojamos.

Įprastos kategorijos yra: interneteTOC analizatoriai, kuris gali stebėti vandens kokybę ir vandens valymo funkcinių komponentų vientisumą realiu laiku vamzdyne, gali nustatyti aptikimo intervalą ir automatiškai

nustatyti. TOC analizatoriai neprisijungę, kuriems reikia vandens mėginių nuvežti į laboratoriją, kad būtų galima išbandyti. Tačiau atliekant bandymus neprisijungus, mėginių ėmimo ir aplinkos klaidos yra daug didesnės nei pačios instrumento analizės klaidos, o klaidų analizė turi netikrumo. Todėl rezultatai turi tik kokybinę pamatinę vertę.

TOC analizatoriai yra plačiai naudojami norint išmatuoti bendros organinės anglies kiekį vandens telkiniuose, tokiuose kaip paviršinis vanduo, vandentiekio vanduo, nuotekos, jūros vandenilio peroksidas ir pramoninis vanduo, kad būtų galima išsamiai įvertinti organinės taršos laipsnį vandens telkiniuose. Jie naudojami aplinkos stebėjimo, miesto vandens tiekimo ir kanalizacijos, ligų kontrolės, cheminės galios ir kitose pramonės šakose.
